角焊縫磁粉探傷儀
磁軛與電源為一體式設計；
提升力≥118N（12kg）；
白光照度≥2000Lux；
紫外線燈輻照度≥7000μW/c㎡。
角焊縫磁粉探傷儀

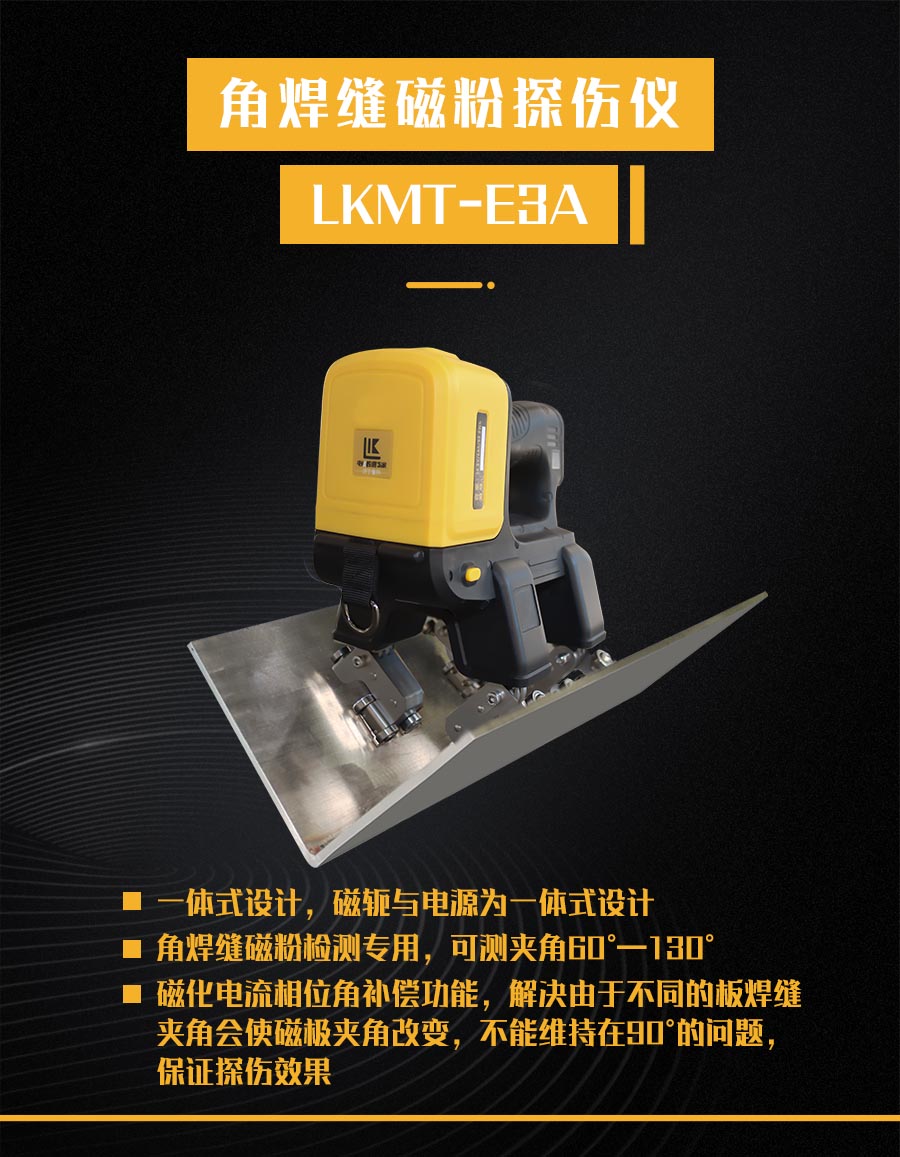

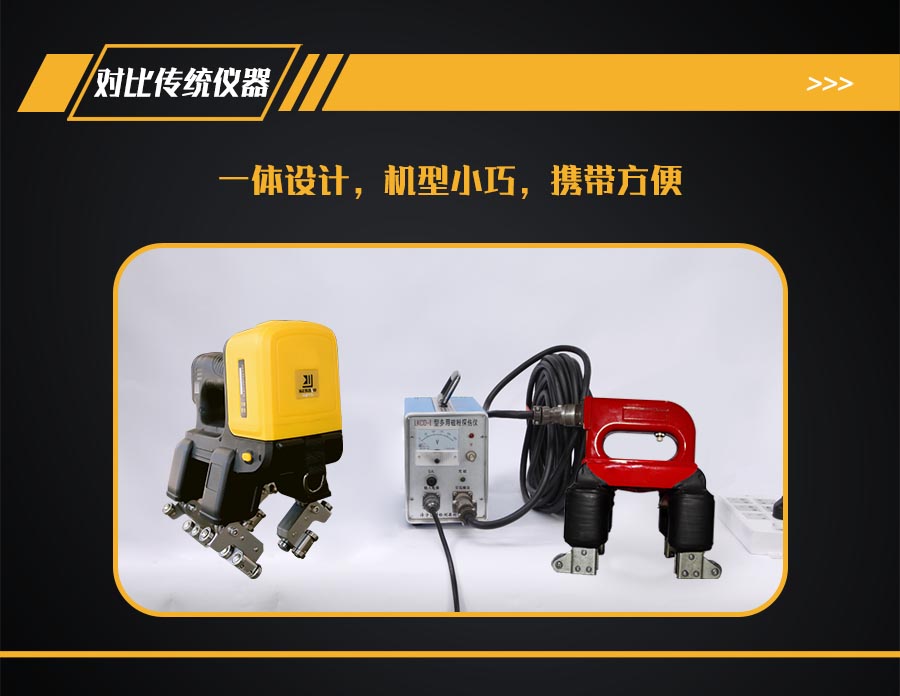

1、LKMT-E3A一體式旋轉磁場角焊縫磁粉探傷儀，探頭與鋰電池一體式設計，無需使用線鏈接。
2、無需外接110V或220V電源既可以輸出交流進行探傷。
3、隨機配備2組鋰電池主機，可以快速更換。

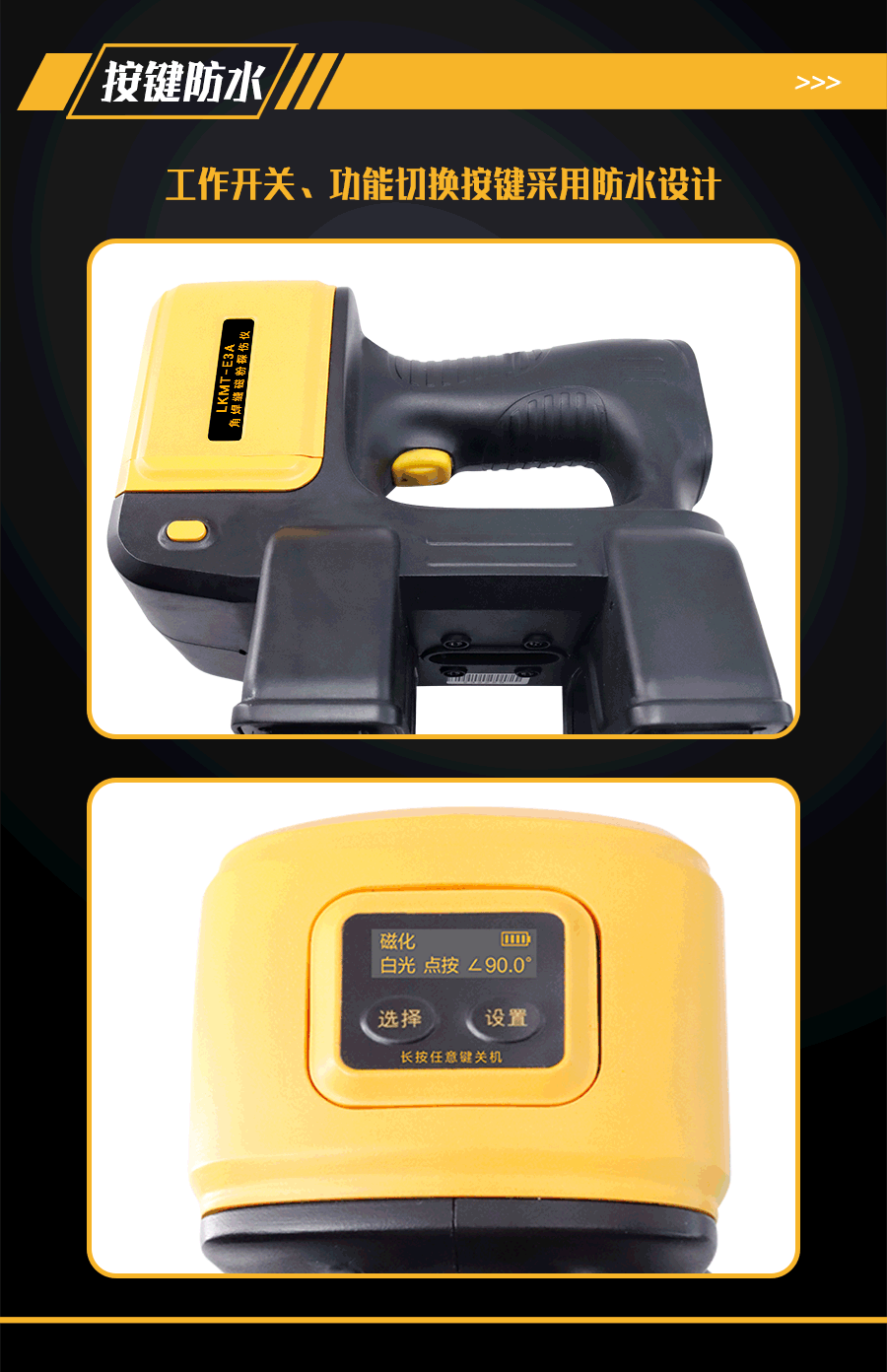

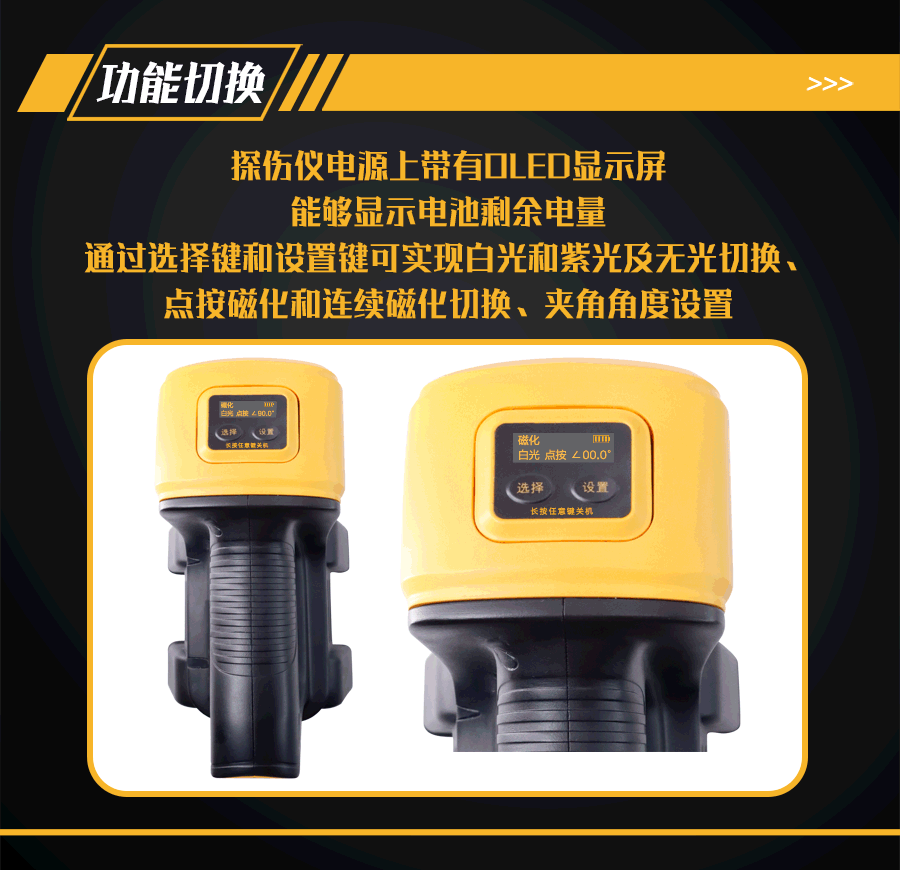

4、鋰電池電源帶有OLED顯示屏及操作按鍵；可顯示及設置剩余電量和電壓、點按磁化或連續磁化工作模式、紫外線或白光照明模式。
5、可識別儀器空載狀態，自動調整電流，防止儀器過載損壞。

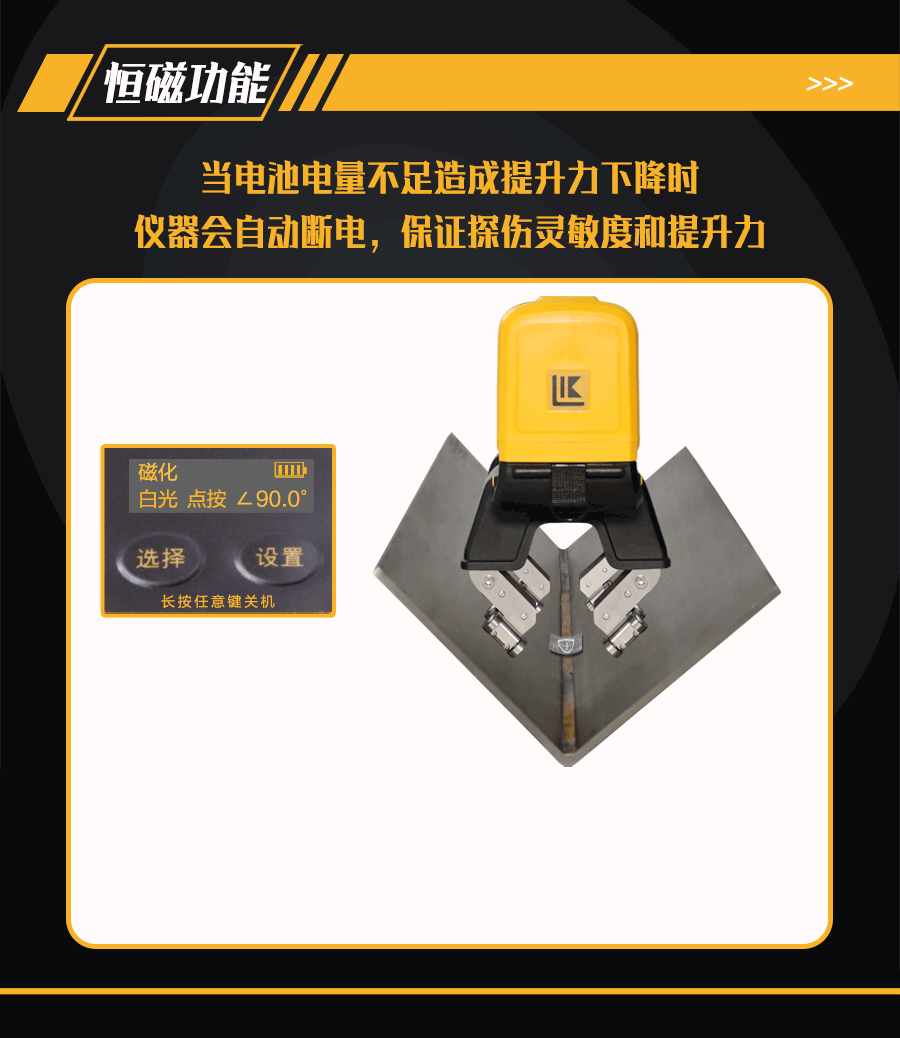

6、恒磁控制功能，因電量下降導致提升力不滿足探傷需求時自動斷電，保證探傷靈敏度。

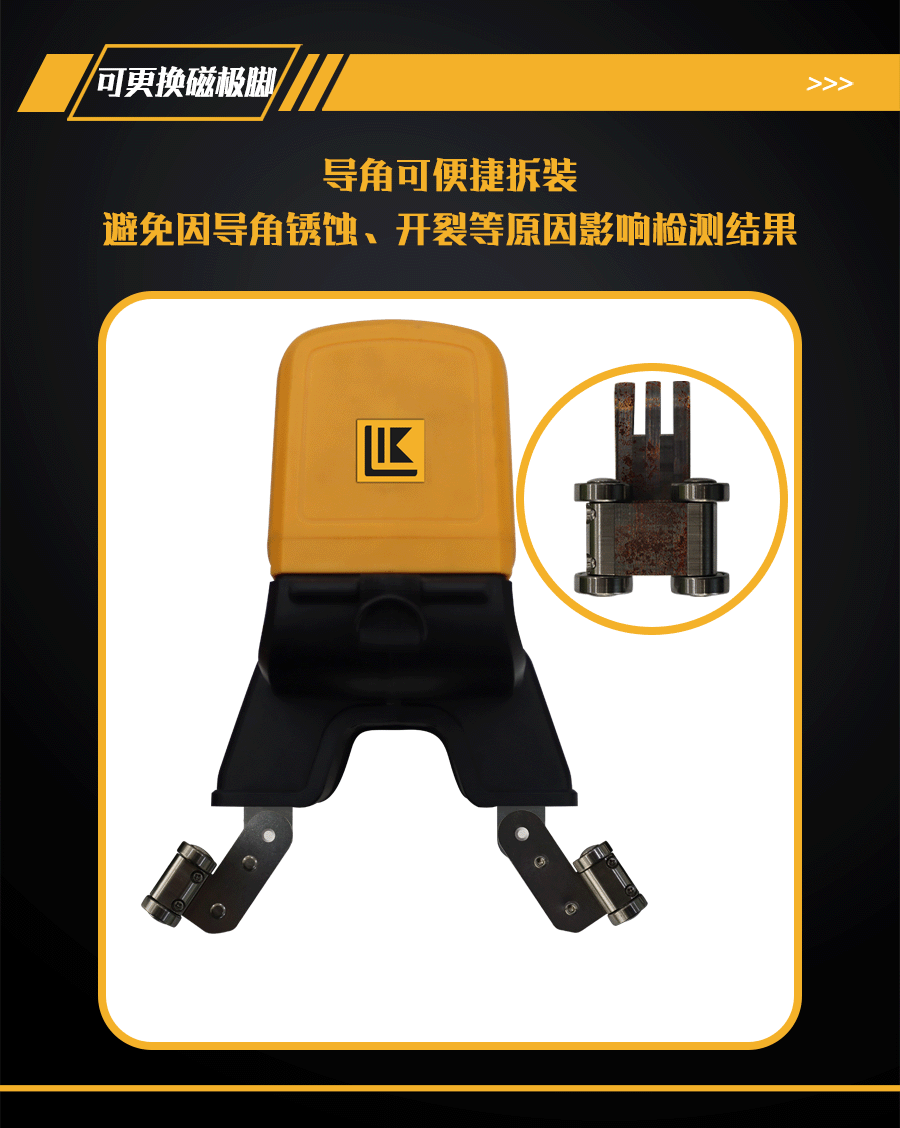

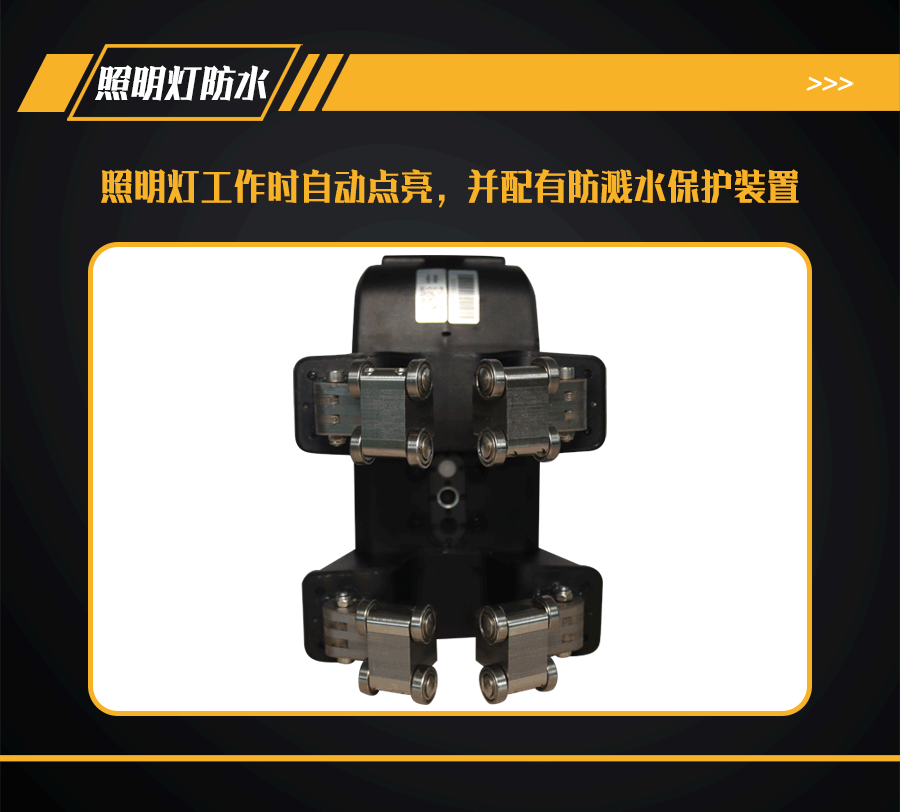

7、每個磁極腳安裝4只軸承，步進探傷無阻力；每個磁極腳可自行便捷拆裝、更換。
8、隨機配備方便現場檢測用的穿戴馬甲。

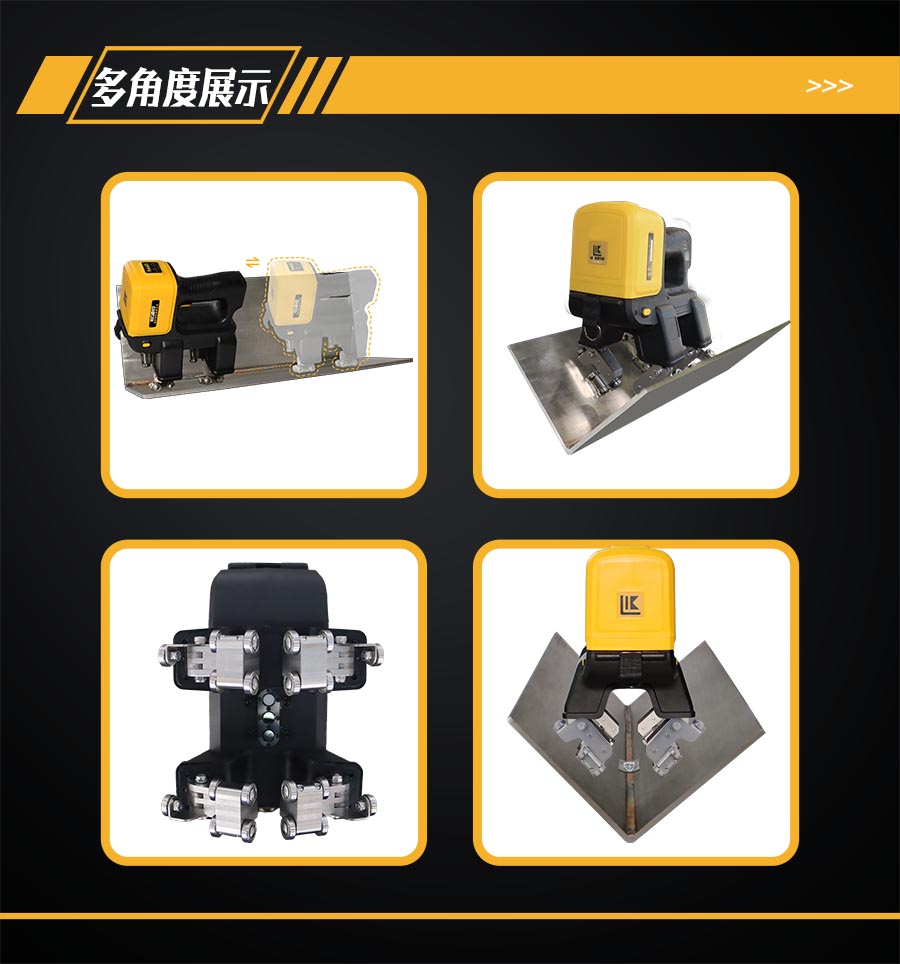

9、適用于夾角60°至130°的角焊縫探傷，磁極腳為可轉動關節，可隨不同夾角的角焊縫工件調節磁極角度，使磁極貼合角焊縫兩側的平面，保證探傷效果。配有管道焊縫、平板焊縫檢測2種規格磁極腳。

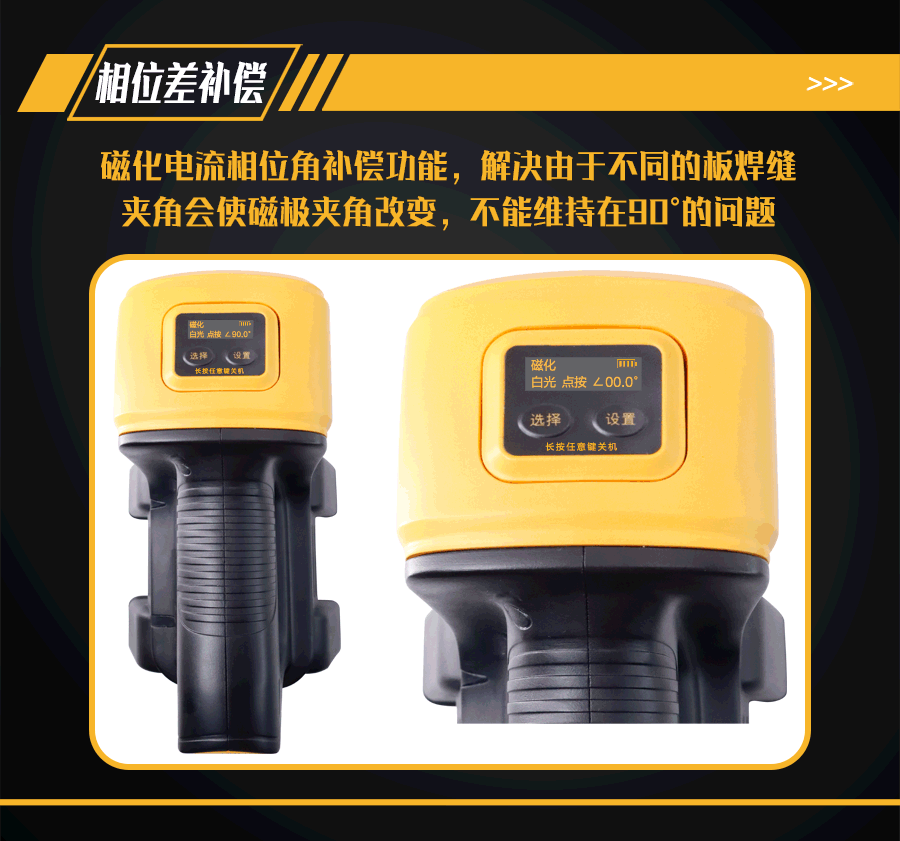

10、磁化電流相位角補償功能；檢測不同夾角度的角焊縫，可在鋰電池電源OLED顯示屏上設置需要探測的工件夾角，解決由于不同的板焊縫夾角會使磁極夾角改變，不能維持在90°的問題。

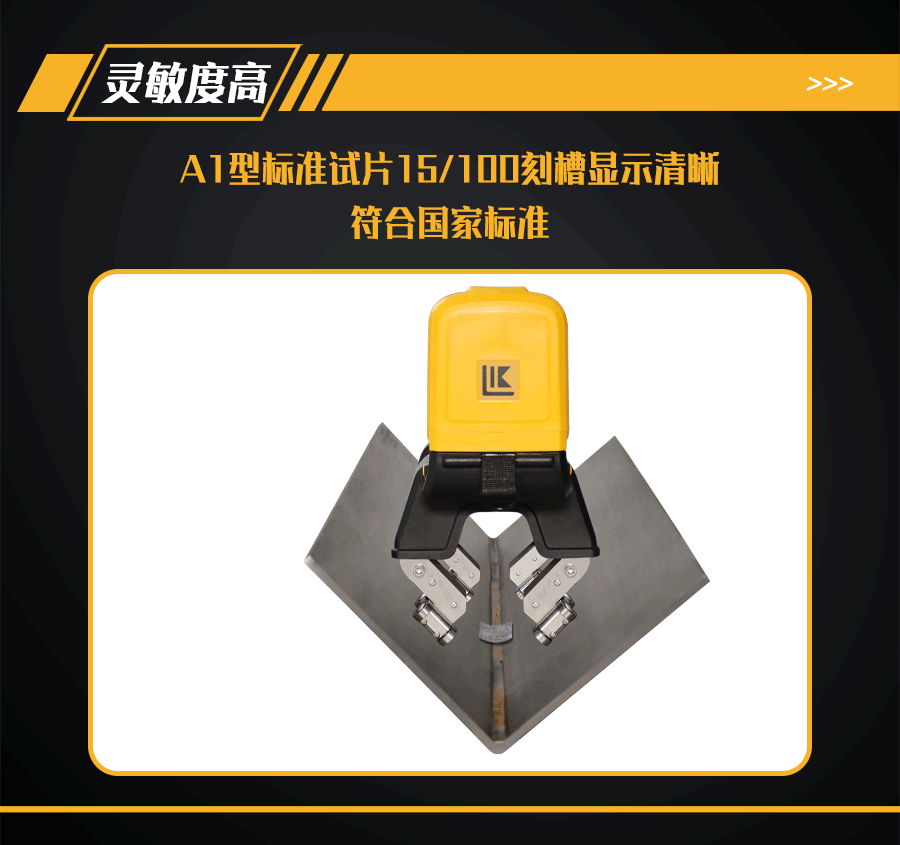

1、靈敏度：A1型標準試片15/100刻槽顯示清晰
2、提升力：≥118N（12.04kg）

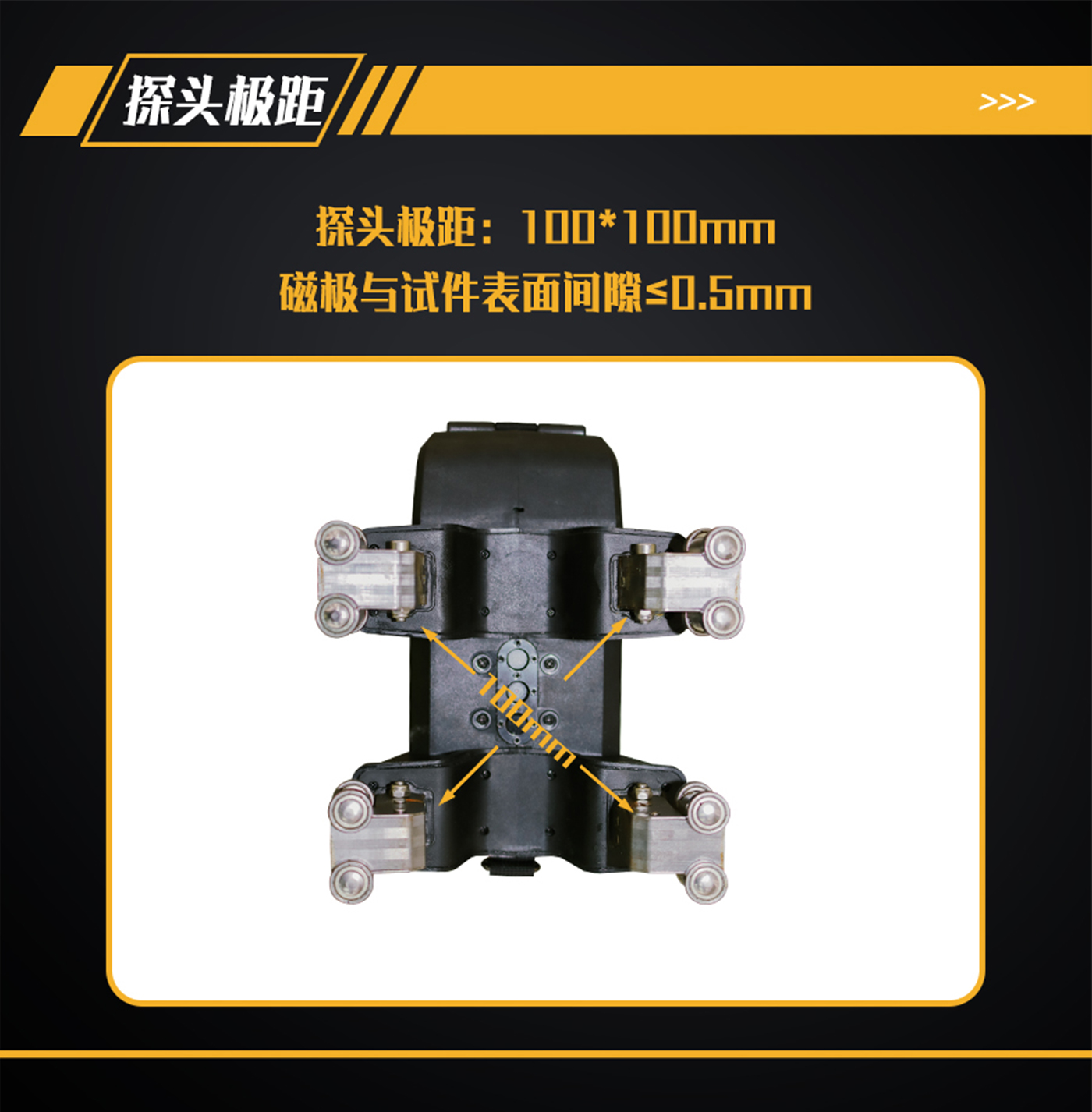

3、探頭極距：100mm*100mm，磁極與試件表面間隙≤0.5mm
4、磁極腳接觸面積：28*19mm

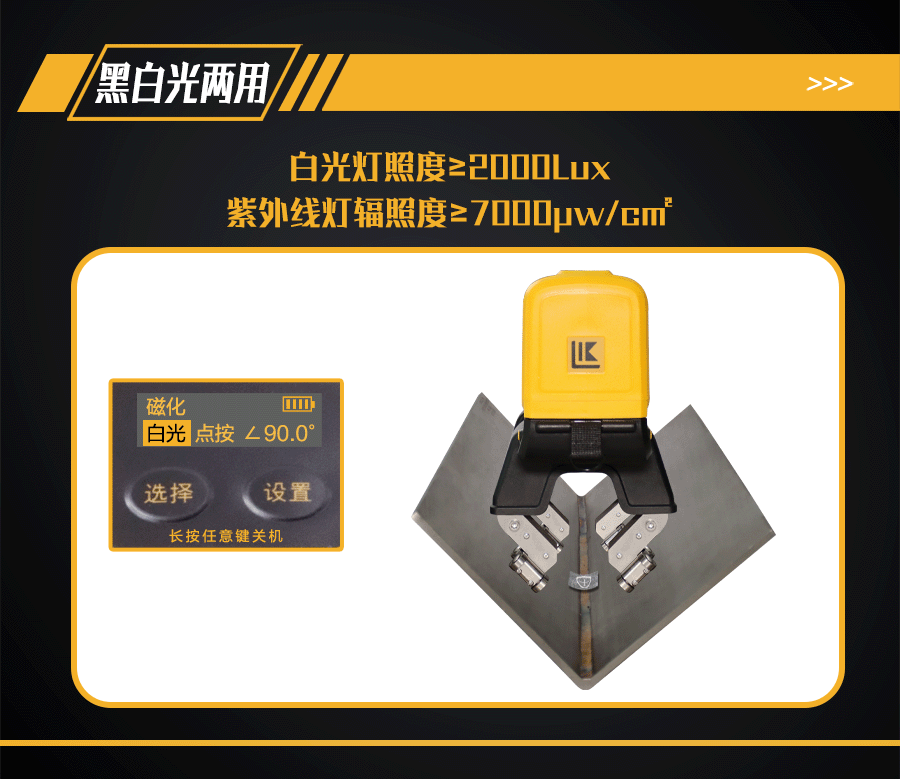

5、探頭光源： 白光照度≥2000Lux
紫外線燈輻照度≥7000μW/c㎡
6、符合標準：JJF 1458-2014磁軛式磁粉探傷機校準規范
NB/T 47013.4-2015承壓設備無損檢測 第4部分 磁粉檢測
GB/T 15822.3-2024無損檢測 磁粉檢測 第3部分 設備
JB/T 7411-2012無損檢測儀器 電磁軛磁粉探傷儀技術條件
JB/T 14223-2021無損檢測儀器充電式交流磁軛探傷儀
JB/T 13936-2020無損檢測儀器 磁粉檢測用磁化設備技術要求
7、防護等級：IP65/IP67
8、工作暫載率：50%，最長磁化時間600秒
9、電池電壓：14.8V
10、電池容量：88.8Wh
11、整機體積：200mm*143mm*196mm
12、整機重量：3.6kg（含電源）
13、電池體積：90mm*70mm*105mm
14、電池重量：0.64kg
15、檢測角度范圍：60°——130°
1、一體式E型探頭1支；
2、鋰電池主機2塊；
3、鋰電池充電器2個；
4、輔助工具（內六角扳手、插口扳手）1套；
5、儀器馬甲1套；
6、儀器箱1個；
7、角焊縫檢測用輔助輪磁極腳4個；
8、平板檢測用磁極腳4個；
9、隨機文件（保修卡、操作手冊、合格證）1份；
